xiaodao-painter

小刀画板工具 (Xiaodao Painter)

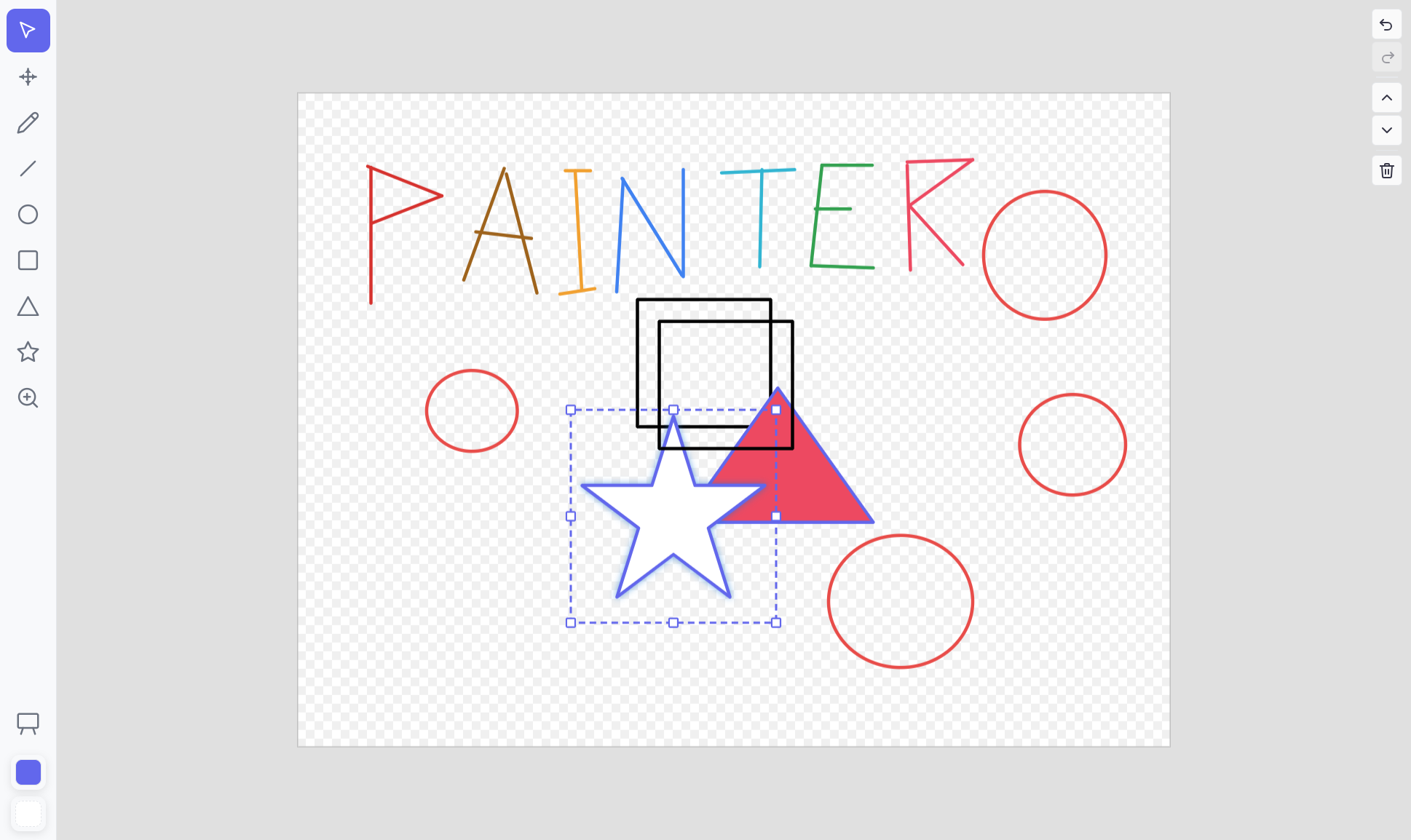

中文 | English | 演示

一个自包含、可嵌入的 Vue 3 绘图组件，以可序列化的 JSON 数据驱动、通过单个 v-model 读写：把功能完整的画布（自由铅笔、基础图形、文本、选择与变换、平移缩放、撤销重做、内部剪贴板、颜色系统、明/暗主题、内置中英文国际化）打包进单个组件。

功能特性

绘制与编辑

• 9 种工具：选择、平移、铅笔、直线、矩形、圆、三角形、五角星、文本（另含独立的缩放工具）。
• 选择与变换：单击选择；空白拖动框选；拖动已选图形移动；8 个手柄缩放（Shift = 对称 / 中心扩展）；图层顺序（上移 / 下移）。
• 平移与缩放：拖动平移画布；离散缩放档位（10%–1000%）以光标为锚点；触屏支持双指捏合缩放。
• 撤销 / 重做：完整的笔画级撤销/重做栈。
• 内部剪贴板：剪切、复制、粘贴（粘贴时偏移 +20px）。
• 颜色系统：描边（前景）、填充（背景）、文本颜色三个色槽；可对选中图形逐个应用颜色，画布背景支持纯色或透明网格。
• 文本工具：单击放置可编辑文本框；双击已有文本进行编辑。

交互

• 指针与触屏：统一的 useDrawing 交互层同时处理鼠标与触摸路径，包括双指捏合缩放、拖动绘制/选择。
• 缩放手柄：图形 8 个、直线 2 个端点，拖动时实时预览。
• 修饰键：Ctrl = 锁定 1:1 比例（闭合图形）；Shift = 中心扩展 / 直线 45° 吸附。
• 快捷键：Delete、Esc、Ctrl/⌘+Z / Ctrl/⌘+Y / Ctrl/⌘+X / Ctrl/⌘+C / Ctrl/⌘+V。
• SVG 渲染：每一条笔画都是真实的 SVG 元素（<path>、<line>、<ellipse>、<rect>、<polygon>、foreignObject），输出与分辨率无关、易于导出。

视觉与主题

• 明 / 暗主题：由 CSS 变量（--wb-*）驱动，切换主题只是换一个 class。
• 国际化：内置中文（zh-CN）与英文（en-US），工具栏文案与缩放指示均走 t() 字典。
• 双向绑定：通过 v-model 读写整份绘图数据。

安装

# npm
npm install xiaodao-painter
# pnpm
pnpm add xiaodao-painter
# yarn
yarn add xiaodao-painter

对等依赖

• vue ^3.0.0

需要引入一次样式文件：

import 'xiaodao-painter/style.css'

快速开始

# 克隆仓库
git clone https://github.com/xiaodaozhi/xiaodao-painter.git
cd xiaodao-painter

# 安装依赖
npm install

# 启动开发服务器（演示页）
npm run dev

在浏览器打开 http://localhost:5173 查看演示应用。

要构建独立演示页，运行 npm run build:demo 并打开 dist-demo/index.html。

基础用法

<template>
  <Painter
    v-model="data"
    theme="light"
    locale="zh-CN"
  />
</template>

<script setup lang="ts">
import { ref, watch } from 'vue'
import { Painter } from 'xiaodao-painter'
import type { PainterData } from 'xiaodao-painter'
import 'xiaodao-painter/style.css'

const data = ref<PainterData>({
  strokes: [],
  canvasWidth: 800,
  canvasHeight: 600,
})

watch(data, (val) => {
  console.log('绘图数据变化：', val)
}, { deep: true })
</script>

指定尺寸与暗色主题

<Painter
  v-model="data"
  theme="dark"
  locale="en-US"
  :width="1200"
  :height="800"
/>

自定义画布背景

<Painter
  v-model="data"
  :modelValue="{
    strokes: [],
    canvasWidth: 800,
    canvasHeight: 600,
    canvasBackgroundColor: '#f5f5f5',
  }"
/>

Props（属性）

数据模型

整份绘图由一个可序列化的 PainterData 对象描述，便于持久化、撤销重做与协作。

interface PainterData {
  strokes: Stroke[]
  canvasWidth: number
  canvasHeight: number
  canvasBackgroundColor?: string   // 任意 CSS 颜色或 'transparent'
}

type ToolType =
  | 'select' | 'pan' | 'zoom'
  | 'pencil' | 'line' | 'circle' | 'rect' | 'triangle' | 'star'
  | 'text'

interface Point { x: number; y: number }

interface Stroke {
  id: string                       // crypto.randomUUID()
  type: ToolType
  x: number                        // 包围盒左上角（提交时归一化）
  y: number
  width: number                    // 包围盒宽（绘制中可能为负）
  height: number
  points: Point[]                  // 铅笔路径点；非铅笔图形为空
  strokeColor: string
  fillColor: string                // 铅笔与直线为 'transparent' / 'none'
  strokeWidth: number
  // 仅文本图形
  text?: string
  fontSize?: number
  textAlign?: 'left' | 'center' | 'right'
  textColor?: string
  textAutoWidth?: boolean
}

坐标统一保存在画布（SVG 用户）坐标系中，与缩放和平移无关。组件在提交时会把负宽高的图形归一化，保证存储的包围盒始终为正。

类型导出

import type {
  PainterData,        // 主数据接口
  Stroke,             // 单条笔画 / 图形 / 文本
  Point,              // { x: number; y: number }
  ToolType,           // 所有工具标识的联合类型
  CanvasConfig,       // 画布尺寸 / 背景配置
} from 'xiaodao-painter'

import {
  DEFAULT_CANVAS_WIDTH,
  DEFAULT_CANVAS_HEIGHT,
  STROKE_WIDTH,
  DEFAULT_FONT_SIZE,
  HIT_THRESHOLD,
} from 'xiaodao-painter'

架构

├── index.ts                         # 公开入口：导出 Painter 与类型/常量
├── App.vue                          # 演示根组件（设置页面标题、挂载组件）
├── style.css                        # 全局主题 CSS 变量（明/暗）
└── components/painter/
    ├── Painter.vue                  # 公开组件：props、v-model 同步、主题/语言注入
    ├── Whiteboard.vue               # SVG 画布、指针/触摸处理、缩放 UI、文本编辑
    ├── Toolbar.vue                  # 工具按钮、颜色指示、画布尺寸弹窗
    ├── ColorPalette.vue             # 前景/填充/文本色槽的颜色选择器
    ├── SelectionOverlay.vue         # 包围框 + 8 个缩放手柄（直线仅 2 个）
    ├── StrokeRenderer.vue           # 把单个 Stroke 渲染为 SVG 元素
    ├── composables/
    │   ├── useDrawing.ts            # 交互引擎（绘制/选择/移动/缩放/平移/文本）
    │   └── useI18n.ts               # locale、theme、根元素的 provide/inject
    ├── stores/
    │   ├── canvas.ts                # 中心仓库：笔画、颜色、平移缩放、撤销、剪贴板
    │   └── tools.ts                 # 当前工具状态
    ├── utils/
    │   ├── geometry.ts              # 命中测试、星/三角形顶点、包围盒
    │   ├── svg.ts                   # Stroke → SVG 元素转换
    │   └── i18n.ts                  # zh-CN / en-US 字典 + t()
    └── types/index.ts               # TypeScript 类型与默认常量

设计原则

• 自包含：单个 Vue 3 组件，除 Vue 外零运行时依赖，无需全局注册，无需 CSS 框架。
• 状态可序列化：整份绘图是单个普通对象（PainterData），便于保存、加载与同步。
• 基于 SVG 渲染：每条笔画都是真实 SVG 节点（<path>、<line>、<ellipse>、<rect>、<polygon>、foreignObject），输出与分辨率无关、易主题化、易导出。
• 可预测的双向绑定：父组件拥有数据，组件回显并在变更时通过 v-model 上报；store 内的 syncing 标志与组件内的 suppressing 标志共同避免回环。
• 轻量交互：手动处理指针与触摸事件并显式计算坐标变换（不使用 getScreenCTM），规避 CSS transform 下 iOS Safari 的不一致行为。
• 纯函数工具：命中测试、SVG 转换、i18n 都放在 utils/ 中作为无框架依赖的纯函数，易于复用与单测。
• 组合式 API：业务逻辑抽离到 composables/（useDrawing、useI18n）与轻量 store 层（canvas.ts、tools.ts），保持单一职责。

单实例说明：canvas.ts 与 tools.ts 是模块级响应式单例，同一页面多个 <Painter> 会共享状态。若要支持多实例，应将 store 改为基于 provide/inject 的组件级 store。

快捷键

绘制或缩放过程中，Ctrl 锁定 1:1，Shift 对闭合图形为中心扩展、对直线为 45° 吸附。

主题与国际化

内置主题

通过 theme 属性提供两套主题，颜色由 style.css 中的 CSS 变量（--wb-*）驱动，自动适配明/暗。切换主题时若当前前景色为默认值，会自动在 #000000 与 #ffffff 之间翻转。

可在任意外层元素上覆盖 CSS 变量实现深度定制：

<div style="--wb-bg: #1a1a2e; --wb-text: #e0e0e0;">
  <Painter v-model="data" theme="dark" />
</div>

国际化

内置 zh-CN 与 en-US 文案。通过 locale 切换，未知取值回退到 zh-CN。字典位于 src/components/painter/utils/i18n.ts，可方便扩展更多语言。

开发

npm run dev        # 启动 Vite 开发服务器（演示页）
npm run build      # 类型检查（vue-tsc）并构建库产物
npm run build:demo # 构建独立演示页到 ./dist-demo
npm run preview    # 预览库的生产构建
npm run lint:check # 运行 ESLint
npm run typecheck  # 仅类型检查

构建

库构建通过 vite.config.ts（lib 模式）。npm run build 产出：

npm run build:demo 通过 vite.demo.config.ts 构建独立演示站点到 dist-demo/（按 dist 同等规则 git 忽略）。

路线图

近期

• 铅笔、图形、文本绘制与选择变换
• 平移缩放、撤销重做、内部剪贴板
• 颜色系统、明/暗主题、国际化
• 导出 PNG / SVG / JSON
• 图形级对齐吸附与参考线

中期

• 多页面 / 多图层支持
• 图片嵌入
• 云端保存 / 加载集成

长期

• 协同编辑
• 自定义图形渲染插件系统

技术栈

许可证

本项目基于 MIT 许可证发布，详见 LICENSE 文件。
