xiaodao-mindmap

小刀思维导图 (Xiaodao MindMap)

中文 | English | Demo

一个功能丰富、可交互的思维导图组件，基于 Vue 3 开发，使用 TypeScript 编写，并由 Vite 打包。在 SVG 画布上渲染层级化的思维导图，支持就地编辑、拖拽重组、撤销/重做、剪切/复制/粘贴、折叠/展开、缩放与平移、完整的键盘操作、亮色/暗色主题以及国际化。所有纯逻辑都放在小型、单一职责的组合式函数中，使视图层保持轻量、代码易于阅读与扩展。

功能特性

核心

• SVG 画布编辑：直接在 SVG 画布上点击、双击、平移和重组节点。
• v-model 双向绑定：通过双向绑定让思维导图数据与你的应用状态保持同步。
• 拖拽重组：将任意节点拖到另一个节点上，即可将其作为子节点重新挂接；拖动时会有实时的放置指示线与"幽灵"预览提示落点。
• 缩放与平移：工具栏缩放按钮、以光标为锚点的滚轮缩放、在空白画布上拖拽平移，以及在触摸设备上的双指捏合缩放。
• 折叠与展开：任何拥有子节点的节点右侧都带有内联的 + / − 切换按钮。
• 撤销与重做：工具栏按钮与键盘快捷键，背后是上限 50 步的历史栈。
• 剪切、复制与粘贴：组件内部的剪贴板，用于在画布内移动或复制子树。
• 就地文本编辑：双击任意节点（或在新建节点上按 Enter）即可通过 SVG foreignObject 输入框就地修改文本。
• 可设定尺寸容器：通过 width / height 属性控制画布大小（默认撑满父容器）。

布局与渲染

• 树形布局算法：自动的从左到右树形布局，采用基于"轮廓 (contour)"的重叠避让算法（见 布局算法）。
• 贝塞尔曲线：父子节点之间使用平滑的三次贝塞尔曲线连接。
• 按层级样式：根节点、二级节点、更深层节点拥有各自独立的视觉样式。

交互

• 键盘快捷键：Tab、Enter、Delete、方向键，以及标准的 Ctrl/Cmd 组合键（见 键盘快捷键）。
• 鼠标操作：单击选中、双击编辑、空白画布拖拽平移、将节点拖到另一节点上重新挂接。
• 触摸操作：轻点选中、单指平移、双指捏合缩放、单指拖动重新挂接。
• 工具栏：画布右上角固定一个纵向工具栏，共 8 个按钮（撤销、重做、放大、缩小、重置视图、添加子节点、编辑、删除）。

视觉

• 亮色与暗色主题：通过 theme 属性切换；所有颜色均由 CSS 变量驱动。
• 国际化 (i18n)：内置中文 (zh-CN，默认) 与英文 (en-US) 翻译，通过 locale 属性切换。

安装

# npm（主要方式，本仓库附带 package-lock.json）
npm install xiaodao-mindmap

# pnpm / yarn 同样可用
pnpm add xiaodao-mindmap
yarn add xiaodao-mindmap

对等依赖

• vue ^3.4.0

快速开始

# 克隆仓库
git clone https://github.com/xiaodaozhi/xiaodao-mindmap.git
cd xiaodao-mindmap

# 安装依赖
npm install

# 启动开发服务器（带主题 / 语言切换的演示应用）
npm run dev

启动后访问 http://localhost:5173 即可查看演示应用。

基础示例

<template>
  <MindMap v-model="mindMapData" theme="light" locale="zh-CN" />
</template>

<script setup lang="ts">
import { ref } from 'vue'
import MindMap from 'xiaodao-mindmap'
import type { MindMapNode } from 'xiaodao-mindmap'

const mindMapData = ref<MindMapNode>({
  id: 'root',
  text: '中心主题',
  children: [
    {
      id: 'c1',
      text: '分支 1',
      children: [
        { id: 'c1a', text: '叶子 1.1', children: [] },
        { id: 'c1b', text: '叶子 1.2', children: [] },
      ],
    },
    {
      id: 'c2',
      text: '分支 2',
      children: [],
    },
  ],
})
</script>

若直接从源码仓库引入：

import MindMap from './components/mindmap/MindMap.vue'
import type { MindMapNode } from './components/mindmap/types'

属性 (Props)

事件 (Events)

数据模型

MindMapNode

v-model 双向绑定所使用的对外数据格式：

interface MindMapNode {
  id: string            // 唯一标识 (crypto.randomUUID())
  text: string          // 显示文本
  children: MindMapNode[]  // 子节点（空数组即为叶子节点）
  collapsed?: boolean   // 为 true 时隐藏其子节点
}

• 根节点即整棵树；children 可任意层级嵌套。
• 粘贴节点时会重新生成其所有 id，以避免 key 冲突。

类型导出

import type {
  MindMapNode,     // v-model 交换的对外契约
  LayoutNode,      // 内部增强形态（几何 + 深度），不对外暴露
  Connection,      // 一条贝塞尔连线端点对 { from, to }
  ClipboardData,   // { node, isCut }
} from 'xiaodao-mindmap'

架构

xiaodao-mindmap/
├── index.html                          # 演示入口 HTML（设置页面 <title>）
├── package.json                        # 依赖、脚本、包元数据
├── vite.config.ts                      # 库构建配置
├── vite.demo.config.ts                 # 演示（应用）构建配置 -> dist-demo/
├── tsconfig.json                       # TypeScript 配置（应用 / 类型检查）
├── tsconfig.node.json                  # 面向 Vite 配置文件的 TypeScript 配置
├── tsconfig.build.json                 # 用于产出 .d.ts 的 TypeScript 配置
├── dist/                               # 库构建输出（git 忽略，会发布）
├── dist-demo/                          # 演示构建输出（git 忽略）
├── src/
│   ├── main.ts                         # 演示引导文件
│   ├── App.vue                         # 带主题 / 语言切换的演示应用
│   ├── style.css                       # 全局重置样式（演示）
│   ├── env.d.ts                        # Vite / Vue 类型声明
│   ├── index.ts                        # 库入口：导出 MindMap 与类型
│   └── components/
│       └── mindmap/
│           ├── MindMap.vue             # 主组件（模板 + 逻辑 + 样式）
│           ├── style.css               # 组件级重置样式
│           ├── types/
│           │   └── index.ts            # TypeScript 类型定义
│           ├── i18n/
│           │   ├── zh-CN.ts            # 中文翻译（默认）
│           │   └── en-US.ts            # 英文翻译
│           └── composables/
│               ├── useI18n.ts          # 国际化组合式函数
│               ├── useUndoRedo.ts      # 撤销 / 重做栈管理
│               ├── useClipboard.ts     # 剪切 / 复制 / 粘贴内部剪贴板
│               ├── useKeyboard.ts      # 全局键盘快捷键处理
│               ├── useLayout.ts        # 树形布局算法
│               └── utils.ts            # 公共工具（deepClone、generateId）
└── img/

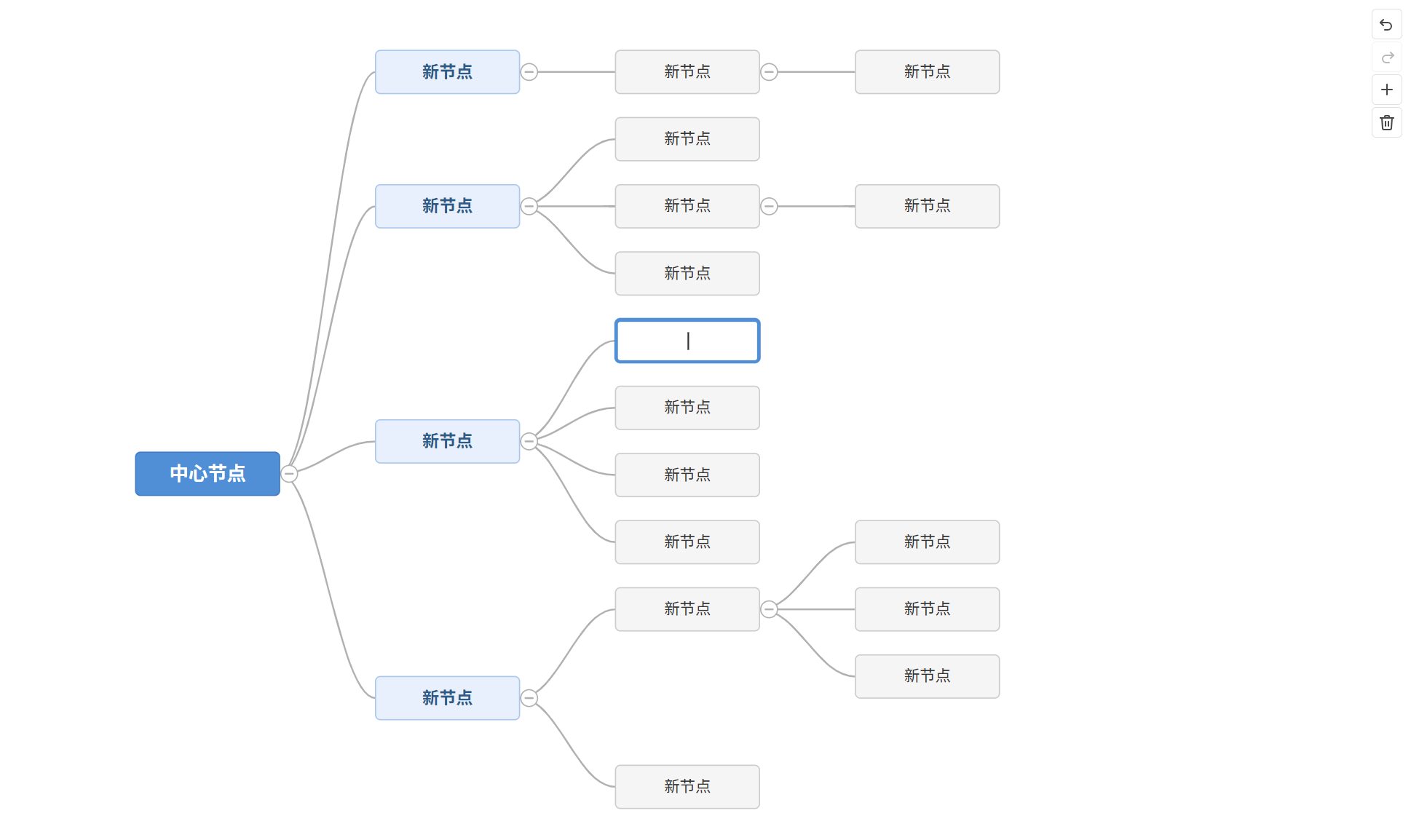

    └── preview.png                     # README 预览图

设计原则

• 唯一可变副本：innerRoot（modelValue 的深拷贝）是唯一可变副本；props.modelValue 被视为不可变输入。
• 单向数据流：modelValue -> innerRoot（深拷贝，响应式）-> useLayout 计算属性 -> SVG 渲染。每次变更都通过 update:modelValue 把深拷贝 emit 出去。
• 轻量视图层加组合式函数：所有纯逻辑都放在 composables/ 下单一职责的小型组合式函数中；MindMap.vue 只负责视图状态与 SVG/DOM 交互。
• 基于轮廓的布局：布局算法在每一个深度层级避免"表亲"子树重叠，而不仅是最直接子节点。
• CSS 变量主题：每种颜色都是一个 --mm-* 自定义属性，使用者无需改动组件代码即可换肤。
• SVG viewBox 缩放：缩放与平移完全以 viewBox 表达，保证任意缩放下命中测试都正确。

完整的设计（数据流、基于轮廓的布局算法、撤销/重做、剪贴板、键盘、拖拽重组机制、缩放/平移与主题）详见 DOC.ZH.md（英文版见 DOC.md）。

布局算法

树采用基于轮廓的算法进行从左到右布局（composables/useLayout.ts）：

1. 度量：递归计算每个子树的相对 y、totalHeight，以及一个轮廓（Map<depth, {min, max}>）描述其在每一深度层级占据的垂直跨度。单个子节点直接放在父节点右侧（无垂直偏移）；多个子节点先自上而下堆叠，再整体相对父节点垂直居中。
2. 展平：通过累加父节点偏移得到每个节点的绝对 x/y，计算父节点上的连接锚点，并为每个非根节点产出一条 Connection。

关键常量：NODE_WIDTH = 120、NODE_HEIGHT = 36、H_GAP = 80、V_GAP = 20、STEP_X = 200。由于轮廓按深度追踪，即便隔了几层，表亲节点也不会相撞。完整算法见 DOC.ZH.md。

拖拽重组（重新挂接）

将任意节点拖到另一个节点上即可重新挂接（MindMap.vue + 组合式函数）：

• 指针需移动超过 4px 拖拽才开始，因此单纯的轻点只会选中节点。
• 拖拽开始时，pushState() 拍下移动前快照（整次移动算一步撤销），节点被移除以便兄弟节点实时重排，并有幽灵跟随光标。
• 放置指示（虚线占位框）精确显示节点将落下的位置。目标是被拖节点自身或其后代时会被拒绝。
• 取消或无操作时，节点被还原原位，并丢弃该快照（popUndo()），因此不会产生多余的历史项。

完整机制见 DOC.ZH.md。

键盘快捷键

导航

编辑

剪贴板与历史

注意：

• 粘贴只接受从本思维导图画布内复制或剪切的内容，系统剪贴板中的文本会被忽略。
• 在就地编辑输入框内输入时，快捷键不生效（除 Escape 外）。

工具栏

画布右上角固定一个纵向工具栏：

缩放档位（百分比）：10, 25, 33, 50, 75, 100, 150, 200, 300, 500, 700, 1000（默认 100%）。

鼠标操作

触摸操作

主题定制

所有颜色都是包装元素上 .mindmap-theme-light 与 .mindmap-theme-dark 类作用域内的 CSS 自定义属性。你可以从自己的样式表中覆盖其中任意变量来重新定制外观，而无需改动组件代码：

.mindmap-theme-light {
  --mm-bg: #ffffff;
  --mm-node-root-bg: #4A90D9;
  --mm-node-root-text: #ffffff;
  --mm-node-level2-bg: #e8f0fe;
  --mm-node-level2-text: #2a5a8a;
  --mm-node-bg: #f5f5f5;
  --mm-node-text: #333333;
  --mm-line-color: #b0b0b0;
  --mm-selected-border: #4A90D9;
  /* 完整变量列表见 MindMap.vue */
}

自定义主题

通过 theme 属性切换主题，或包裹组件并覆盖 CSS 变量实现完全定制：

<template>
  <div style="--mm-bg: #1a1a2e; --mm-node-text: #e0e0e0;">
    <MindMap v-model="data" theme="dark" />
  </div>
</template>

国际化

翻译文件位于 src/components/mindmap/i18n/{zh-CN,en-US}.ts，为扁平的 键到字符串 映射。useI18n 组合式函数会解析当前语言（未知键回退到 en-US）并暴露 t(key)。

要新增语言，在 i18n/ 下新建文件，在 useI18n.ts 的 locales 中注册，并通过 locale 属性传入键名即可。现有键包含 toolbar.*（undo、redo、addChild、edit、delete、resetView、zoomIn、zoomOut）与 node.*（addChild、addSibling、delete、edit、copy、cut、paste、defaultText）。

开发

# 安装依赖
npm install

# 启动开发服务器（支持热模块替换）
npm run dev

# 仅做类型检查
npm run typecheck

开发服务器默认运行在 http://localhost:5173。

构建

# 生产构建（类型检查 + vite build）
npm run build

# 将独立演示页面构建到 dist-demo/
npm run build:demo

# 预览生产构建
npm run preview

构建产物

CI/CD

项目包含一个 GitHub Actions 工作流（.github/workflows/publish.yml），在发布时构建并将库发布到 npm。

技术栈

路线图

近期

• SVG 画布编辑（点击、双击、平移、重组）
• v-model 双向绑定
• 拖拽重组（含实时放置指示与幽灵预览）
• 缩放与平移（滚轮、工具栏、捏合）
• 折叠与展开
• 撤销与重做（50 步）
• 剪切、复制与粘贴（内部剪贴板）
• 就地文本编辑（SVG foreignObject）
• 亮色与暗色主题
• 国际化（zh-CN / en-US）
• 贝塞尔连线 + 基于轮廓的布局

中期

• 多根节点 / 森林支持
• 自上而下与从右到左的布局方向
• 节点图标、图片与徽标
• 搜索与快速跳转
• 大图迷你地图
• 导出为 PNG / SVG / JSON
• 协同编辑

长期

• 自定义节点渲染器的插件系统
• 持久化适配器（离线优先）
• 移动端优化工具栏

浏览器兼容性

需要支持以下特性的现代浏览器：

• crypto.randomUUID()（用于生成节点 ID）
• SVG foreignObject（用于就地文本编辑）
• CSS 自定义属性（用于主题）

许可证

本项目基于 MIT 许可证开源，详见 LICENSE 文件。
